GRUPO GERADOR CUMMINS 260 kVA – C200D6

Ficha técnica do grupo gerador Cummins C200D6: 260 kVA / 208 kW em standby e 240 kVA / 192 kW em prime, motor Cummins 6CTAA 8.3-G1 de 8,3 litros a 1800 rpm.

SOLICITAR ORÇAMENTO VER 100 A 300 KVA

POTÊNCIA E MOTOR DO CUMMINS C200D6

Modelo do grupo gerador	C200D6
Potência em standby	260 kVA / 208 kW
Potência em prime	240 kVA / 192 kW
Fabricante do motor	Cummins
Modelo do motor	6CTAA 8.3-G1
Cilindros	6 cilindros
Construção do motor	em linha
Regulador de velocidade	Mecânico
Aspiração e pós-arrefecimento	Turbinado
Diâmetro × curso	114 mm x 135 mm
Taxa de compressão	16,8 : 1
Cilindrada	8,3 litros
Arranque / temperatura mínima	Não Auxiliada / -12 °C
Capacidade da bateria	150 A/h
Potência bruta do motor (standby)	237 kWm
Potência bruta do motor (prime)	213 kWm
Rotação	1800 rpm
Regulação de tensão do alternador	± 1,0%
Classe de isolação do alternador	H
Grau de proteção	IP 23

CONSUMO DE COMBUSTÍVEL POR CARGA

Carga aplicada	Standby (260 kVA / 208 kW)	Prime (240 kVA / 192 kW)
Plena carga	59 l/h	52 l/h
3/4 de carga	52 l/h	39 l/h
1/2 carga	39 l/h	27 l/h
1/4 de carga	27 l/h	15 l/h

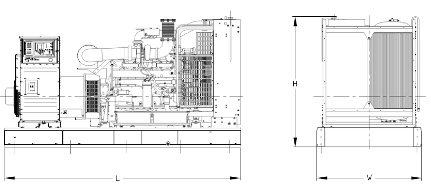

DIMENSÕES E PESOS

Versão	Comprimento L (mm)	Largura W (mm)	Altura H (mm)	Peso seco (kg)	Peso úmido (kg)
Aberto	2.670	1.016	1.480	1.225	1.476
Carenagem F172	2.732	1.049	1.979	1.657	1.908
Carenagem F173	3.617	1.049	1.979	1.836	2.087
Carenagem F174	4.500	1.220	2.083	2.385	2.636

INSTALAÇÃO: COMBUSTÍVEL, FLUIDOS, ESCAPE E VENTILAÇÃO

Consumo de combustível (standby)	59 l/h
Consumo de combustível (prime)	52 l/h
Óleo lubrificante	23,8 l
Líquido de arrefecimento (somente o motor)	12,3 litros
Líquido de arrefecimento (motor + radiador)	32 litros
Temperatura de escape (prime)	474 °C
Vazão de gases de escape (prime)	683 l/s
Contrapressão máxima de escape	75 mm Hg
Vazão de ar do radiador	5,43 m³/s
Consumo de ar para combustão	289 l/s
Abertura mínima de entrada de ar na sala	1,26 m²
Abertura mínima de saída de ar na sala	0,84 m²
Calor irradiado pelo motor (prime)	22 kWm

ALTERNADOR

Rolamento único, sem escovas, campo rotativo, 4 pólos, tela de proteção a prova de gotejamento.
Classe de Isolação H, Grau de Proteção IP 23
Impregnação a vácuo.
Sistema de Arrefecimento IC 01.
Enrolamento de amortecimento totalmente interconectado.
Excitatriz de CA e unidade retificadora rotativa.
Enrolamento do estator com revestimento Epoxy.
Rotor e excitatriz impregnados com resina de poliéster adequada ao clima tropical, resistente a óleo e ácidos.
Rotor balanceado dinamicamente BS 5625 grau 2,5.
Rotor enrolado em camadas e com cunha mecânica.
Rolamento blindado, com lubrificante permanente.

Normas: BS4999/5000 pt 99, VDE 0530, UTE5100, NEMA MG1-22, CEMA, IEC 34, CSA A22.2, AS1359, BSS 5514, ISO 3046 e ISO 8528.

DESEMPENHO

Tensão de saída com variação de ± 1,0% será mantida nas seguintes condições: fator de potência entre 0,8 e 1,0; com qualquer nível de carga entre vazio e plena carga; com queda de rotação de até 4,5%.
Regulagem de frequência: isócrona sob cargas variáveis entre vazio e plena carga quando o governador eletrônico é incorporado.
Variação aleatória de frequência: não deve exceder a ± 0,25% de seu valor nominal para cargas constantes entre vazio e plena carga.

O QUE ACOMPANHA O GRUPO GERADOR

Motor Diesel Cummins arrefecido a água.
Filtro de óleo e de combustível separador de água e válvula de dreno do óleo lubrificante incorporados.
Motor de partida elétrico e alternador em 12 Vcc.
Governador mecânico.
Filtro de ar para trabalhos normais.
Alternador com enrolamento único.
Silencioso Industrial 9 dB(A) em linha.
Bateria montada na base do grupo gerador.
Manual de Operação e Manutenção.
