GRUPO GERADOR CUMMINS 231 kVA – C185D6
Ficha técnica do grupo gerador Cummins C185D6: 231 kVA / 185 kW em standby e 213 kVA / 170 kW em prime, motor Cummins 6CTA 8.3-G2 de 8,3 litros a 1800 rpm.
POTÊNCIA E MOTOR DO CUMMINS C185D6
| Modelo do grupo gerador | C185D6 |
|---|---|
| Potência em standby | 231 kVA / 185 kW |
| Potência em prime | 213 kVA / 170 kW |
| Fabricante do motor | Cummins |
| Modelo do motor | 6CTA 8.3-G2 |
| Cilindros | 6 cilindros |
| Construção do motor | em linha |
| Regulador de velocidade | Mecânico |
| Aspiração e pós-arrefecimento | Turbinado |
| Diâmetro × curso | 114 mm x 135 mm |
| Taxa de compressão | 16,8 : 1 |
| Cilindrada | 8,3 litros |
| Arranque / temperatura mínima | Não Auxiliada / -12 °C |
| Capacidade da bateria | 150 A/h |
| Potência bruta do motor (standby) | 207 kWm |
| Potência bruta do motor (prime) | 188 kWm |
| Rotação | 1800 rpm |
| Regulação de tensão do alternador | ± 1,0% |
| Classe de isolação do alternador | H |
| Grau de proteção | IP 23 |
CONSUMO DE COMBUSTÍVEL POR CARGA
| Carga aplicada | Standby (231 kVA / 185 kW) | Prime (213 kVA / 170 kW) |
|---|---|---|
| Plena carga | 53 l/h | 48 l/h |
| 3/4 de carga | 48 l/h | 35 l/h |
| 1/2 carga | 35 l/h | 24 l/h |
| 1/4 de carga | 24 l/h | 14 l/h |

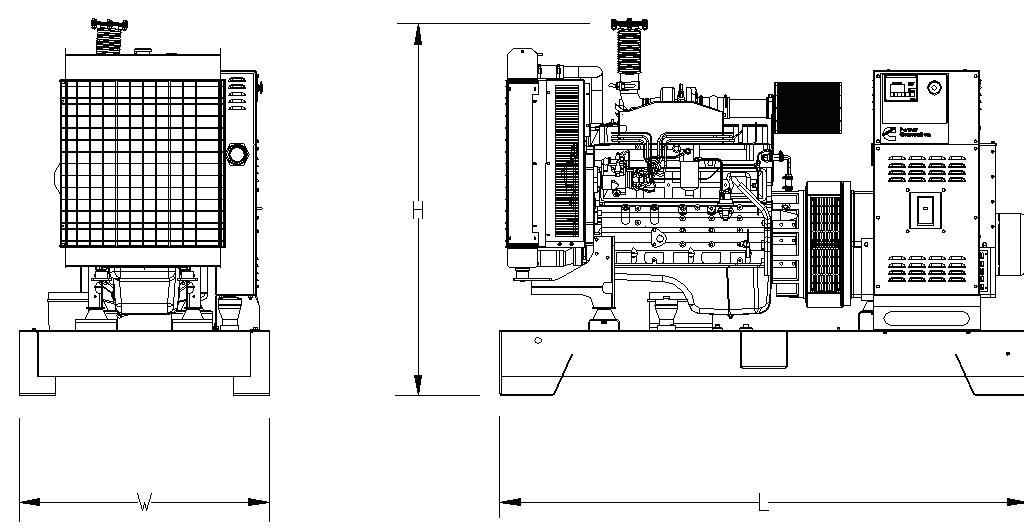

DIMENSÕES E PESOS
| Versão | Comprimento L (mm) | Largura W (mm) | Altura H (mm) | Peso seco (kg) | Peso úmido (kg) |
|---|---|---|---|---|---|
| Aberto | 2.670 | 1.016 | 1.480 | 1.225 | 1.476 |
| Carenagem F172 | 2.732 | 1.049 | 1.979 | 1.657 | 1.908 |
| Carenagem F173 | 3.617 | 1.049 | 1.979 | 1.836 | 2.087 |
| Carenagem F174 | 4.500 | 1.220 | 2.083 | 2.385 | 2.636 |
INSTALAÇÃO: COMBUSTÍVEL, FLUIDOS, ESCAPE E VENTILAÇÃO
| Consumo de combustível (standby) | 53 l/h |
|---|---|
| Consumo de combustível (prime) | 48 l/h |
| Óleo lubrificante | 23,8 l |
| Líquido de arrefecimento (somente o motor) | 12,3 litros |
| Líquido de arrefecimento (motor + radiador) | 32 litros |
| Temperatura de escape (prime) | 513 °C |
| Vazão de gases de escape (prime) | 660 l/s |
| Contrapressão máxima de escape | 76 mm Hg |
| Vazão de ar do radiador | 5,43 m³/s |
| Consumo de ar para combustão | 255 l/s |
| Abertura mínima de entrada de ar na sala | 1,26 m² |
| Abertura mínima de saída de ar na sala | 0,84 m² |
| Calor irradiado pelo motor (prime) | 29 kWm |
ALTERNADOR
- Rolamento único, sem escovas, campo rotativo, 4 pólos, tela de proteção a prova de gotejamento.
- Classe de Isolação H, Grau de Proteção IP 23
- Impregnação a vácuo.
- Sistema de Arrefecimento IC 01.
- Enrolamento de amortecimento totalmente interconectado.
- Excitatriz de CA e unidade retificadora rotativa.
- Enrolamento do estator com revestimento Epoxy.
- Rotor e excitatriz impregnados com resina de poliéster adequada ao clima tropical, resistente a óleo e ácidos.
- Rotor balanceado dinamicamente BS 5625 grau 2,5.
- Rotor enrolado em camadas e com cunha mecânica.
- Rolamento blindado, com lubrificante permanente.
Normas: BS4999/5000 pt 99, VDE 0530, UTE5100, NEMA MG1-22, CEMA, IEC 34, CSA A22.2, AS1359, BSS 5514, ISO 3046 e ISO 8528.
DESEMPENHO
- Tensão de saída com variação de ± 1,0% será mantida nas seguintes condições: fator de potência entre 0,8 e 1,0; com qualquer nível de carga entre vazio e plena carga; com queda de rotação de até 4,5%.
- Regulagem de frequência: isócrona sob cargas variáveis entre vazio e plena carga quando o governador eletrônico é incorporado.
- Variação aleatória de frequência: não deve exceder a ± 0,25% de seu valor nominal para cargas constantes entre vazio e plena carga.
O QUE ACOMPANHA O GRUPO GERADOR
- Motor Diesel Cummins arrefecido a água.
- Filtro de óleo e de combustível separador de água e válvula de dreno do óleo lubrificante incorporados.
- Motor de partida elétrico e alternador em 12 Vcc.
- Governador mecânico.
- Filtro de ar para trabalhos normais.
- Alternador com enrolamento único.
- Silencioso Industrial 9 dB(A) em linha.
- Bateria montada na base do grupo gerador.
- Manual de Operação e Manutenção.

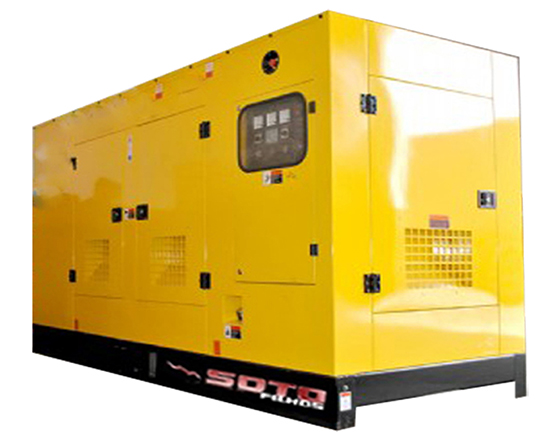

DESENHO E FOTOS
